ADJUSTABLE V/A PROTECTOR,
Overvoltage protector, professional level voltage abnormality protection, automatic disconnection,
and restoration of power supply, ensuring safe and stable operation of equipment.

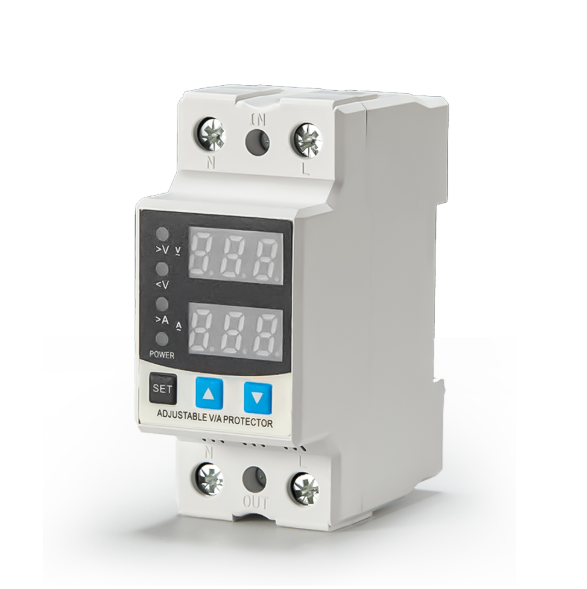

Front-face Panel
Technical Data
| Supply terminals | N,L | ||||||||||||||||
| Rated supply voltage | AC220V；DC85-300V | ||||||||||||||||
| Rated frequency | 40/50/60/70Hz | ||||||||||||||||
| >V setting range | AC130-300V;DC130-300V | ||||||||||||||||
| <V setting range | AC80-210V;DC85-210V | ||||||||||||||||
| Voltage hysteresis | 5V | ||||||||||||||||
| Overvoltage trip delay | 0.5s | ||||||||||||||||
| Voltageaccuracy | <1% | ||||||||||||||||
| Max.operating phase voltage | 350V | ||||||||||||||||
| Max.operating current | 40A/63A | ||||||||||||||||
| Altitude | ≤2000m | ||||||||||||||||
| Function | Lightning protection | ||||||||||||||||
| Pemissable relative humidity | <50% at 25℃ （without condensation) |
||||||||||||||||
| Ambient temperature | ·-25℃~+55℃ | ||||||||||||||||
| Size | 81*36*66mm | ||||||||||||||||
Setup Menu
| Setcharacter | Technical parameter |
Setrange | Default value |
Setcharacter | Technical parameter |
Setrange | Default value |
|||||||||||||||||||||||||||||||||||||
| P-1 | Power-ondelaytlme | 1-999s | 5s | P-9 | OvercurrentSetting | 1A-40A1A-63A | 40A 63A |
|||||||||||||||||||||||||||||||||||||
| P-2 | Recoverydelay | 1-999s | 30s | P-10 | Overcurrenttripdelay | 0.1-10s | 1.0s | |||||||||||||||||||||||||||||||||||||
| P-3 | OvervoltageSetting | 130-300V | 270V | P-11 | Currentadjustment | -10%~ +10%V |
Real-time currentdata |
|||||||||||||||||||||||||||||||||||||
| P-4 | Overvoltagerecoveryvalue | 125-295V | 265V | P-12 | Frequencyadjustment | Donotmodify -2.5%+2.5%HZ |
Real-time frequencydata |
|||||||||||||||||||||||||||||||||||||
| P-5 | UndervoltageSetting | 80-210V | 170V | P-13 | Quickpowerdown protection |
ON/OFF | on | |||||||||||||||||||||||||||||||||||||
| P-6 | Undervoltagerecovery value |
85-215V | 175V | P-14 | Threemodels | 1:Standard 2.Manual 3.Automatic |
1 | |||||||||||||||||||||||||||||||||||||
| P-7 | Voltagetripdelay | 0.1-10s | 0.5s | P-15 | Energysavingmode | ON/OFF | off | |||||||||||||||||||||||||||||||||||||
| P-8 | VoltageCorrection | -10%~ +10%V |
Real-time voltagedata |
P-16 | Passwordsetting | 000-999 | 112 | |||||||||||||||||||||||||||||||||||||
